    您现在的位置:首页>解决方案>技术文档> 外部导入程序

    外部导入程序

    从软件里导入各种CAD/CAM(如UG,Pro/E,CAXA, SolidWorks等)软件生成或自行编辑的数控程序的方法

    导入自行编辑的数控程序的方法

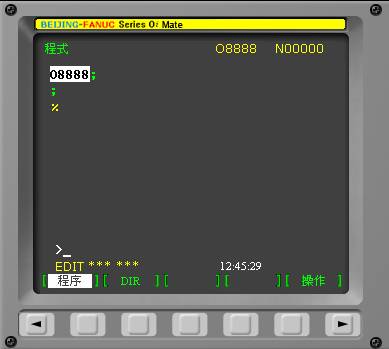

    1.首先需要在软件里新建一个新的程序。(如下图所示)

    九游平台-九游(中国)一站式服务平台

    图1

    2.新建一个记事本,格式后缀为 .txt。

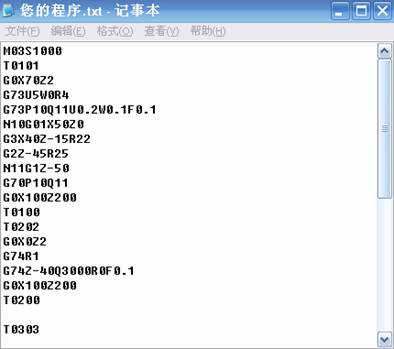

    3.将您的数控程序粘贴到记事本里。

    九游平台-九游(中国)一站式服务平台

    图2

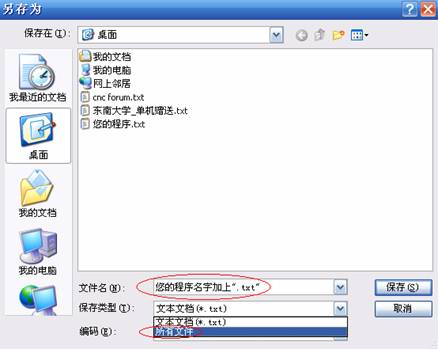

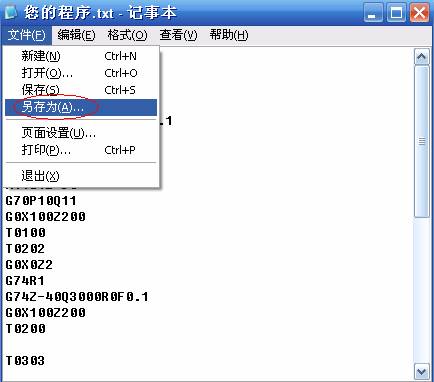

    4.将文件"另存为",保存类型改为"所有文件",文件名写成"您的程序名字加上.txt"(如是FANUC系列的也可加上.nc或者.cnc;如是SIEMENS系列的可加上.mpf或者.spf)。

    九游平台-九游(中国)一站式服务平台

    图3

    九游平台-九游(中国)一站式服务平台

    图4

    5.在软件里选择下图打开文件。

    九游平台-九游(中国)一站式服务平台

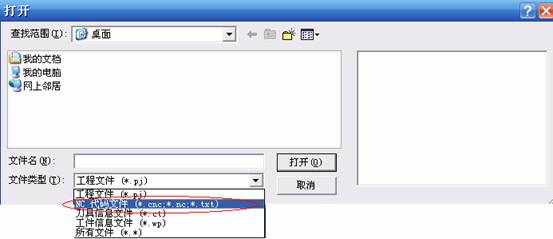

    6.将文件类型改为NC代码文件。

    九游平台-九游(中国)一站式服务平台

    图5

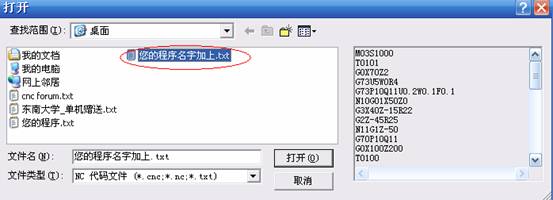

    7.选择您要打开的程序,点击"打开",也可双击文件。

    九游平台-九游(中国)一站式服务平台

    图6

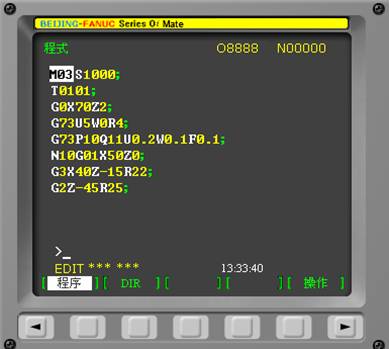

    8.程序便导入成功。

    九游平台-九游(中国)一站式服务平台

    图7
